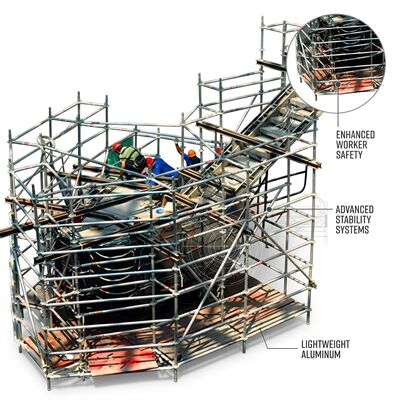

Plateforme d'accès rapide à l'échafaudage de tour d'échafaudage en aluminium sans outil

Plateforme d'accès rapide à l'échafaudage de tour d'échafaudage en aluminium sans outil

Informations détaillées
Matériel:
Alliage d'aluminium 6082-T6
Taille de la plateforme:
1,8 mx 0,6 m
Hauteur de travail:
2m - 12m
Système de connexion:
Verrouillage à ajustement rapide (sans outil)
Matériau du connecteur:
Aluminium moulé d'investissement A356-T6
Matériau du ressort:
Acier inoxydable 17-7 PH
Diamètre du tube:
50,8 mm
Capacité de charge:
200 kg/m2
Temps d'assemblage:
Moins de 12 minutes (tour de 8 m)
Traitement de surface:
Argent anodisé
Type de roue:
Roulette verrouillable de 200 mm
Mettre en évidence:

Tour d'échafaudage en aluminium

,

Tour d'échafaudage sans outil

,

Échafaudage de plateforme d'accès rapide

Description du produit
Étape par étape : Montage d'une tour push-fit de 8 mètres

Étape 1 : Positionnement du cadre de base (0:00-1:30). Dépliez l'ensemble du cadre de base de sa configuration de transport et positionnez les quatre roues pivotantes à l'emplacement de travail souhaité. Engagez les freins des quatre roues en appuyant sur la pédale de frein de chaque roue pivotante. Les marques d'alignement gravées au laser du cadre de base fournissent une confirmation visuelle que les coins du cadre forment un rectangle parfait avec une tolérance diagonale de ±2 mm, ce qui est essentiel pour garantir que les montants verticaux s'ajustent correctement lors des étapes suivantes. Si la surface du sol est inégale, déployez les vis de mise à niveau intégrées à chaque coin, en ajustant jusqu'à ce que le niveau à bulle intégré dans la traverse du cadre de base indique une horizontalité à moins de 0,5 degré dans les deux axes.

Étape 2 : Montants verticaux de la première travée (1:30-3:00). Insérez les deux montants verticaux de la première travée dans les douilles d'angle du cadre de base. Chaque montant s'enclenche avec un clic métallique audible lorsque la goupille de retenue à ressort s'engage dans la rainure de capture de la douille. Vérifiez que la languette indicatrice verte s'est déployée sur les deux goupilles de retenue avant de continuer. Les montants sont codés par couleur avec une bande rouge à l'extrémité inférieure et une bande bleue à l'extrémité supérieure, fournissant une confirmation visuelle immédiate de l'orientation qui empêche l'erreur courante d'installation des montants à l'envers.

Étape 3 : Diagonales et traverses horizontales (3:00-6:30). En commençant par la position la plus basse de l'anneau de rosette, installez les quatre traverses horizontales et les deux diagonales qui complètent la triangulation structurelle de la première travée. Chaque connecteur d'interverrouillage push-fit est aligné au-dessus de la position souhaitée de l'anneau de rosette et poussé fermement vers le bas. Le mécanisme de verrouillage à double came interne produit un double clic audible : le premier clic indique l'engagement initial des mâchoires, le second confirme l'enclenchement complet avec la came de retenue déployée derrière le bord du collier. La languette indicatrice visuelle verte sur chaque corps de connecteur fournit une confirmation supplémentaire visible depuis le sol sans avoir à grimper. Complétez les six connexions pour la première travée avant de continuer. Cette séquence assure une rigidité tridimensionnelle avant que le poids ne soit appliqué à un point de connexion unique.

Étape 4 : Installation du plateau de plateforme (6:30-7:30). Positionnez le premier panneau de plateau de plateforme à la position de l'anneau de rosette de hauteur de travail souhaitée. Chaque panneau de plateau est doté de supports de crochet intégrés qui s'engagent dans les traverses horizontales par le dessus, ne nécessitant aucun élément de fixation séparé. Le poids propre du panneau assure l'enclenchement complet des crochets dans leurs canaux de réception. Confirmez que les quatre supports de crochet sont complètement engagés en vérifiant visuellement que le marquage rouge sur chaque crochet n'est plus visible au-dessus du tube de la traverse. Installez les panneaux de garde-corps en insérant leurs goupilles de potelet dans les douilles supérieures des montants verticaux, complétant ainsi le système de protection contre les chutes de la travée.

Étape 5 : Travées supérieures et plateforme finale (7:30-8:00+). Les travées supplémentaires suivent la séquence identique de montants, de traverses et de plateaux, en travaillant vers le haut une travée à la fois. La méthodologie de construction par l'intérieur signifie que tous les composants de la travée suivante sont passés depuis le niveau de la plateforme terminée en dessous, l'installateur ne travaillant jamais dans une position non protégée. La tour complète de 8 mètres, comprenant quatre travées de 2 mètres, est entièrement érigée et prête d'accès en moins de 8 minutes par une équipe formée de deux personnes.

Caractéristiques principales
  • Réduction de 55 % du temps d'assemblage : Le système push-fit sans outil élimine le positionnement et le martelage sur environ 48 points de connexion dans une tour de 8 mètres, réduisant le temps d'assemblage total de 18 à moins de 8 minutes.
  • Confirmation par double clic audible : Chaque connecteur produit un signal acoustique en deux étapes : premier clic pour l'engagement des mâchoires, second clic pour le déploiement complet de la came, éliminant les exigences de vérification des connexions après assemblage.
  • Séquence de sécurité de construction par l'intérieur : Tous les composants des travées supérieures sont installés depuis la plateforme déjà terminée en dessous, garantissant que l'installateur ne travaille jamais dans une position non protégée pendant le montage de la tour.
  • Orientation des montants codée par couleur : Bande de base rouge et bande supérieure bleue sur chaque montant vertical empêchent l'installation à l'envers, éliminant une erreur d'assemblage courante identifiée dans les études d'observation sur le terrain.
  • Indicateur visuel vert sur chaque connecteur : Confirmation visuelle supplémentaire à chaque point de connexion, visible depuis le sol sans avoir à grimper, permettant une inspection rapide avant utilisation par les superviseurs de sécurité.
  • Validation en usine de 10 000 cycles : Les corps de connecteurs moulés par investissement 7075-T6 subissent des tests de cyclage automatisés simulant une décennie d'utilisation intensive, dépassant largement la durée de vie prévue en location.
Spécifications techniques
ParamètreSpécification
Type de connexionInterverrouillage Push-Fit (sans outil)
Matériau du connecteurMoulé par investissement A356-T6
Matériau du ressortAcier inoxydable 17-7 PH
Dimensions de la plateforme1,8 m x 0,6 m
Plage de hauteur de travail2 m - 12 m
Qualité du matériauAlliage d'aluminium 6082-T6
Diamètre du tube50,8 mm
Paroi du tube1,8 mm
Temps d'assemblage (8 m)Moins de 8 min (2 personnes)
Capacité de charge200 kg/m²
Traitement de surfaceArgent anodisé
RoueRoue pivotante verrouillable de 200 mm
NormeEN1004:2004
Emballage et assurance qualité

Tous les connecteurs d'interverrouillage sont pré-installés sur les extrémités des traverses, ne nécessitant aucun assemblage sur site. Comprend un outil de levier de déverrouillage dans un étui dédié sur le cadre de base plus dix ensembles de connecteurs de rechange. Emballage en caisse de contreplaqué avec manchons de tube individuels et capuchons de protection des connecteurs. Garantie de 24 mois couvrant le système complet, y compris les mécanismes de connexion.
